一、用途:
本產品適用于交流額定電壓300/500V（或450/750V）及以下電梯,行車和升降機械設備等，具有集動力、控制、通訊、攝像監控等特性于一體的優越性。
二、使用特性：
1、電纜導體的長期允許工作溫度不超過70℃，敷設環境溫度應不低于0℃。
2、安裝自由懸掛長度不超過80m，移動速度不超過4m/s。
3、電纜敷設安裝允許彎曲半徑應不小于電纜小邊的6倍。
三、執行標準
GB/5023.6-1997及補充要求
四、型號名稱：
選型電話：0550-2386599
|
型號
|
名稱
|
|
TVVKP
|
聚氯乙烯絕緣聚氯乙烯護套圓型屏蔽電梯電纜
|
|
TVVKG
|
聚氯乙烯絕緣聚氯乙烯護套圓型加強芯電梯電纜
|
|
TVVB
|

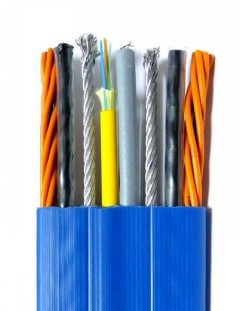

聚氯乙烯絕緣聚氯乙烯護套扁型電梯電纜
|
|
TVVBP
|
聚氯乙烯絕緣聚氯乙烯護套扁型屏蔽電梯電纜
|
|
TVVBG
|
聚氯乙烯絕緣聚氯乙烯護套扁型加強芯電梯電纜
|
|
TVVBPG
|
聚氯乙烯絕緣聚氯乙烯護套扁型屏蔽加強芯電梯電纜
|
|
TVVK
|
聚氯乙烯絕緣聚氯乙烯護套圓型電梯電纜
|
|
YTB
|
編制電梯電纜
|
|
YT
|
高強度橡套電梯電纜
|
|
YTF
|
氯丁或其它相當?shù)暮铣蓮椥泽w橡套電梯電纜
|
五, 部分產品技術參數：
|
型號
|
規格(mm2)
|
導體結構(mm)
|
電纜近似尺寸(mm×mm)
|
電纜近似重量(kg/km)
|
20℃導體電纜電阻（Ω/km）
|
20℃線芯絕緣電阻（Ω/km）
|
|
EVVF(P)
|
12×0.75
|
30/0.18
|
4.3×32.1
|
280
|
24.9
|
20
|
|
18×0.75
|
30/0.18
|
4.3×46.1
|
415
|
24.9
|
20
|
|
24×0.75
|
30/0.18
|
4.3×63.1
|
560
|
24.9
|
20
|
|
EVVF(PR)
|
12×0.75
|
30/0.18
|
4.3×37.3
|
310
|
24.9
|
20
|
|
18×0.75
|
30/0.18
|
4.3×51.3
|
445
|
24.9
|
20
|
|
24×0.75
|
30/0.18
|
4.3×68.3
|
590
|
24.9
|
20
|
|
EVVF(S)
|
18×0.75
|
30/0.18
|
7.3×34.5
|
435
|
25.6
|
20
|
|
24×0.75
|
30/0.18
|
8.0×38.1
|
485
|
25.6
|
20
|
|
30×0.75
|
30/0.18
|
8.6×41.5
|
605
|
25.6
|
20
|
|
36×0.75
|
30/0.18
|
9.3×47.2
|
745
|
25.6
|
20
|
|
40×0.75
|
30/0.18
|
8.6×53.8
|
790
|
25.6
|
20
|
|
60×0.75
|
30/0.18
|
9.3×73.2
|
1170
|
25.6
|
20
|
|
EVVF(SR)
|
18×0.75
|
30/0.18
|
7.3×40.5
|
485
|
25.6
|
20
|
|
24×0.75
|
30/0.18
|
8.0×42
|
580
|
25.6
|
20
|
|
30×0.75
|
30/0.18
|
8.6×48.5
|
695
|
25.6
|
20
|
|
36×0.75
|
30/0.18
|
9.3×52.7
|
825
|
25.6
|
20
|
|
40×0.75
|
30/0.18
|
8.6×60.1
|
875
|
25.6
|
20
|
|
60×0.75
|
30/0.18
|
9.3×83.6
|
1385
|
25.6
|
20
|
注：該系列產品能參照IEC、BS、JIS標準生產。亦可根據客戶需要設計制定屏蔽、攝像監控、動力等特殊要求的產品。
|
